「バックドアインナースイッチ」取付要領

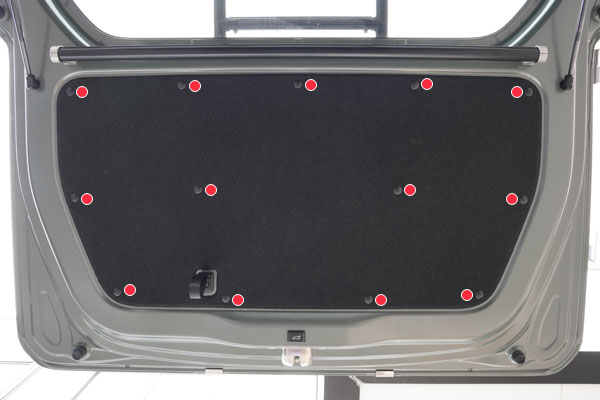

画像の赤点部分のクリップをクリップ外し等で外しカバーを取り外します。

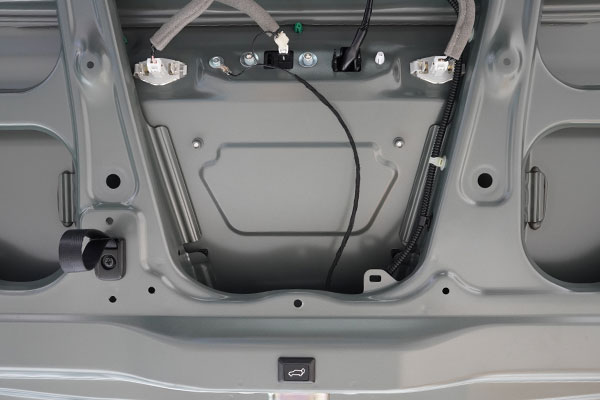

サービスホールカバーを裏から押して外します。

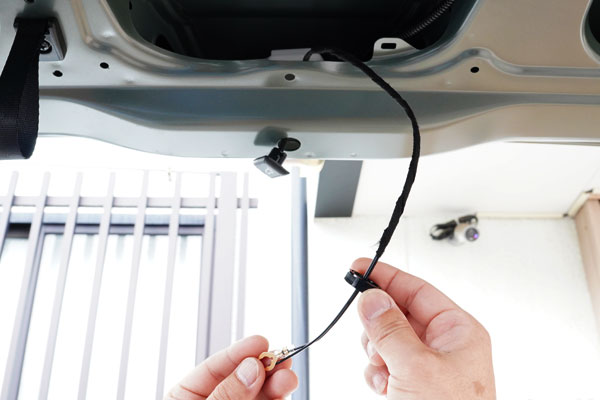

スイッチについている樹脂ナットを外し、配線を穴に通します。


スイッチ貼り付け部の清掃・脱脂を行います。
スイッチの両面テープを剥がし、スイッチ位置を固定します。

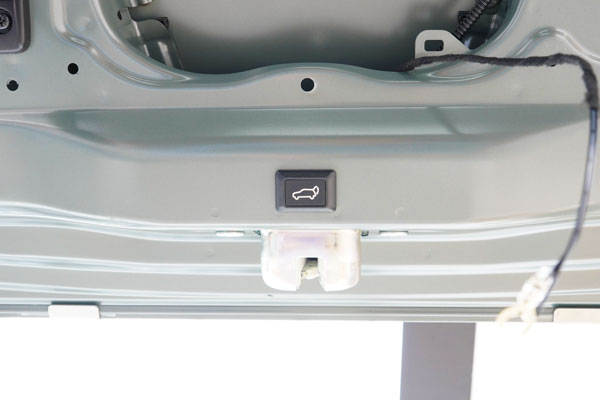

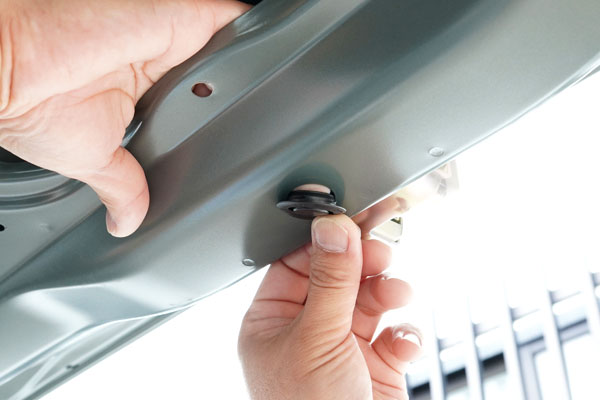

樹脂ナットをスイッチに取付けて締め込み固定します。

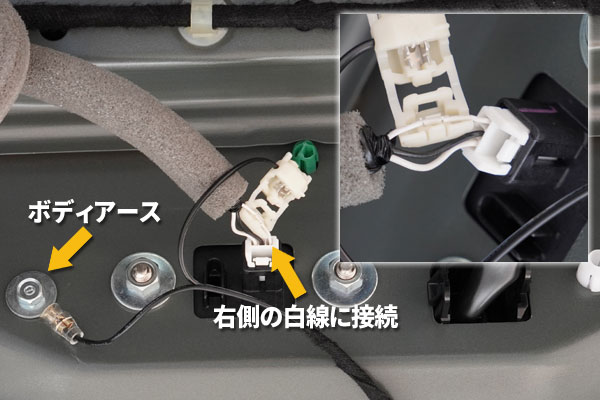

クワ型端子を画像の位置のナットと共締めしボディアースします。
カプラーの配線3本の内、向かって右側の白線にエレクトロタップが付いている配線を接続します。

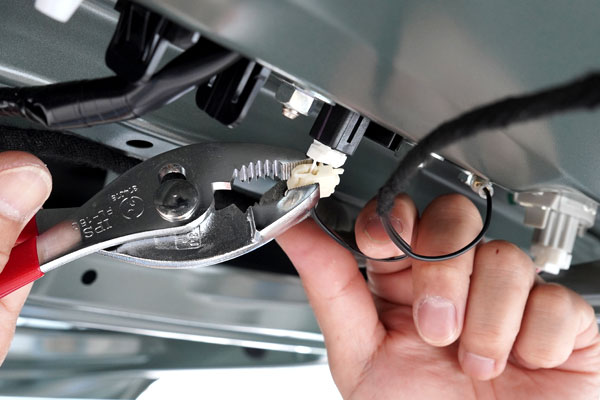

ニッパーやプライヤー等でエレクトロタップを確実に取り付けてください。
接続が正常に行われていればスイッチ操作でモーター音が確認できます。


配線が周囲に干渉する場合は結束バンド等で固定してください。

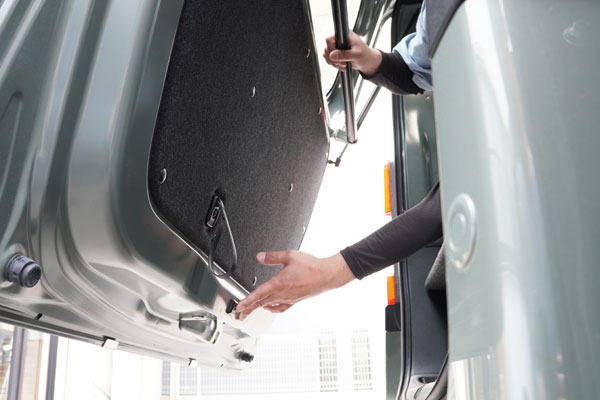

取り付けが終わったら全ての部品を復元してください。


復元後にバックドアが内側から開閉できるか確認してください。
スイッチ操作だけでは開かないので、必ずバックドアを開く方向に力を加えてください。

※停車中にドアのカギが開いている状態でスイッチが作動します。
※走行中(車両が速度を感知している状態)はスイッチ操作できません。
