DCジャック MJ-10 取付要領

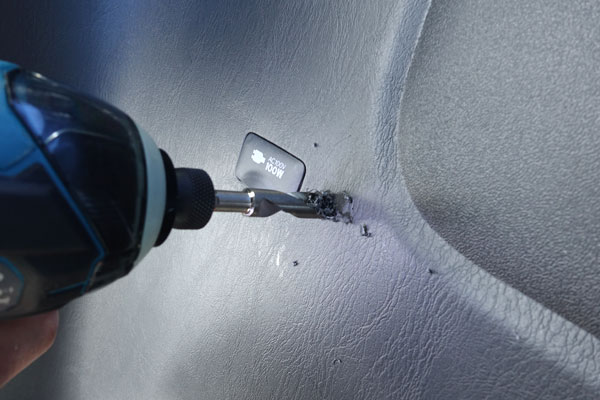

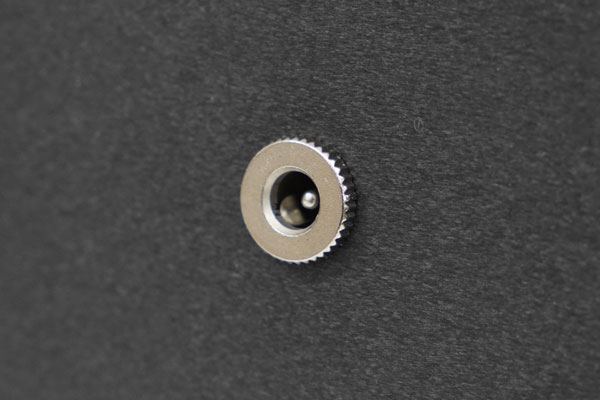

DCジャックを取付けたい場所に、直径12㎜の穴を開けます。
※穴を大きく開けすぎると取付けが出来なくなる恐れがございます。

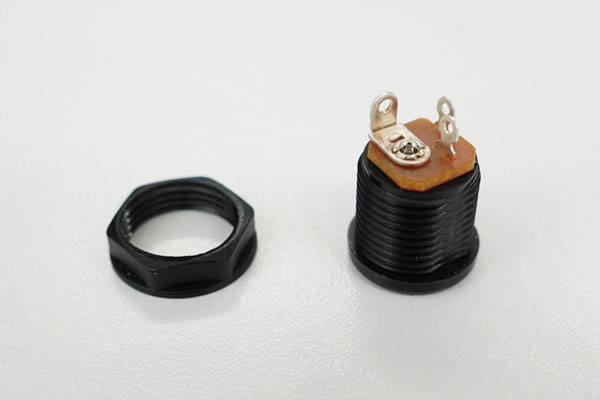

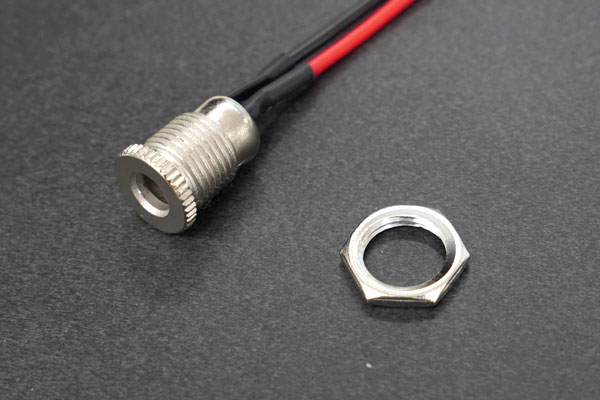

DCジャック本体に取付けてある樹脂ナットを外して
穴開け加工した部分に本体を差し込みます。

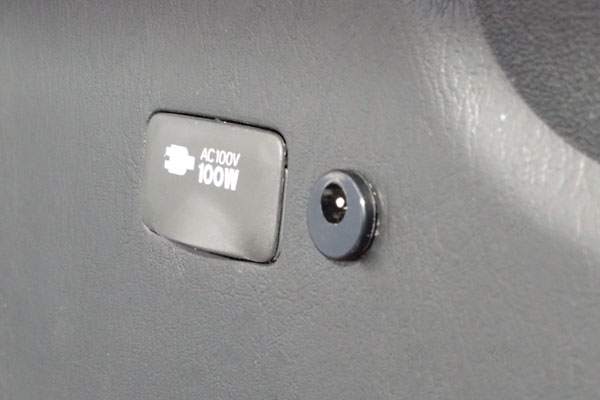

裏側から樹脂ナットで固定します。

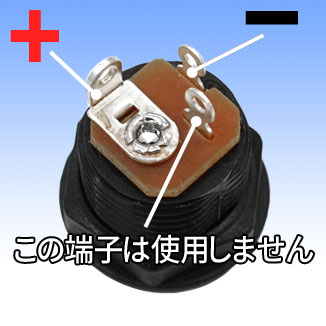

マイナス端子が二つありますが、どちらも使用可能です。

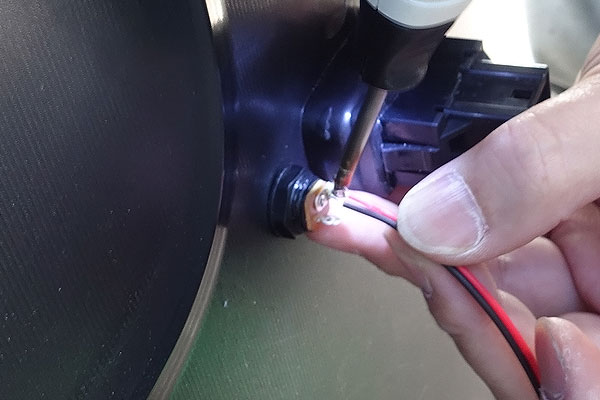

ハンダ等を用いて+端子に赤線、-端子に黒赤線を接続します。
接続後、ビニールテープ等で絶縁処理を行ってください。
※狭い場所への取付など、先にハンダ付けをした方が作業がスムーズになる場合もございます。
